BNSV 水擊泄放閥
概述
它被設計用于減小因水泵開啟和關閉或停電而造成停泵時管道系統中所引起的壓力波動，能夠可靠地保護水泵及水泵站。此閥門是一種導閥控制，水力驅動的活塞式控制閥，具體可分為角型BV5500B和直通型BV5700B兩種。閥門兩端的壓力差是驅動它開啟和關閉的能量來源。閥門的驅動裝置分為上、下兩個控制腔室，上腔室由導閥控制，通過調節高壓導閥和低壓導閥來操作，下腔室通過一固定的小孔與大氣相通,使閥門的關閉得到緩沖。
突然的停泵一般會產生巨大的壓力波動。在管道較長的供水系統當中，這種壓力波動往往表現出明顯的低壓段，繼而高壓段激聚出現。低壓導閥可感應到這種最初的壓力波降并自身開啟，以使主閥隨之開啟，從而預防從系統返回的高壓力波動。開啟的主閥會將隨之而來的高壓力波排放至大氣。高壓導閥會感應到同樣的高壓力波也會開啟并使主閥保持開啟狀態，將過余能量排放掉。當系統壓力恢復到高壓導閥的設定值時,導閥本身將會關閉，導致主閥關閉，至使系統中的壓力穩定在高壓與低壓預定值之間。
1、準確且保持不變的安全穩定壓力，一旦超壓或壓力降到設定值以下，能充分打開及時排水泄壓。
2、關閉速度可調，消除關閥時的壓力波動。
3、它可安裝在任何位置，不需改變壓力設定值或從管路上折除就可進行維修和檢查。
4、防護壓力可依據現場工況自由設定，調試方便。
5、使用壽命長，采用獨特的抗氣蝕結構閥座設計,內件均由不銹鋼制造。
6、控制管路加裝過濾裝置減少堵塞的危險。
7、可更換的彈性密封圈，關閥嚴密。
8、配備有可視桿，可顯示活塞的運行位置。
9、氣墊緩沖：活塞周肩下面的空氣腔為閥門關閉提供緩沖作用。
10、差動活塞設計：即使在工作壓力很低的情況下，獨特的差動活塞設計都可提供可靠的工作動力，在壓力恢復正常時能確保閥門自動關閉。
11、抗氣蝕性能：因水擊預防閥通常直接排向大氣，每當開啟時容易出現高速水流和氣蝕，該閥門獨特的閥座設計（V型開口）不但可以保護閥座免受氣蝕侵害，又可避免高速排泄水流的沖擊。

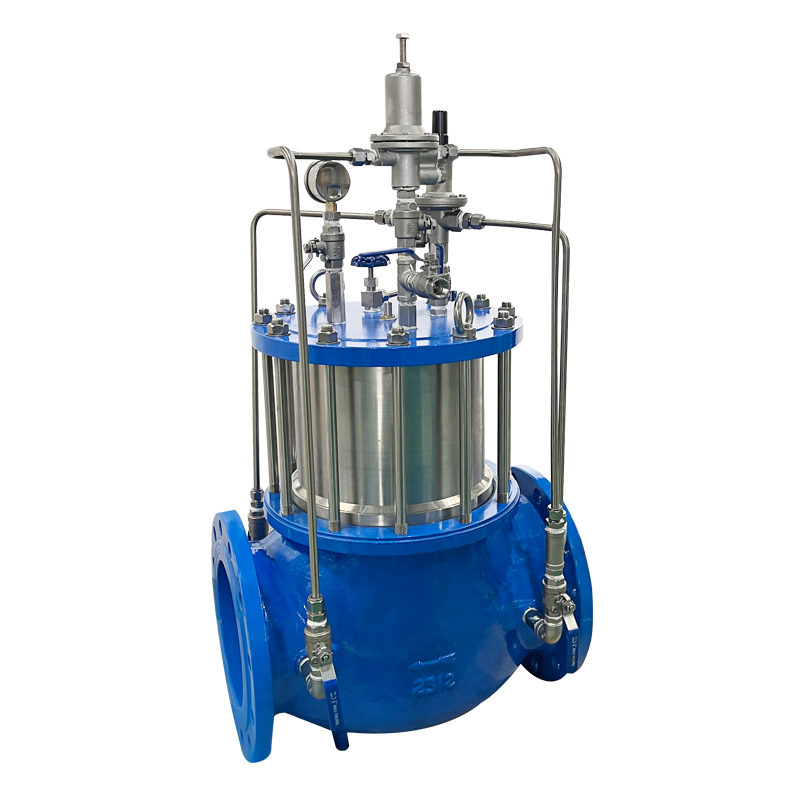

品名：水擊泄放閥
型號：BV5700B
壓力：PN16
閥體：QT450
閥芯：SS304
閥座：SS304
介質：水
溫度：≤120℃
